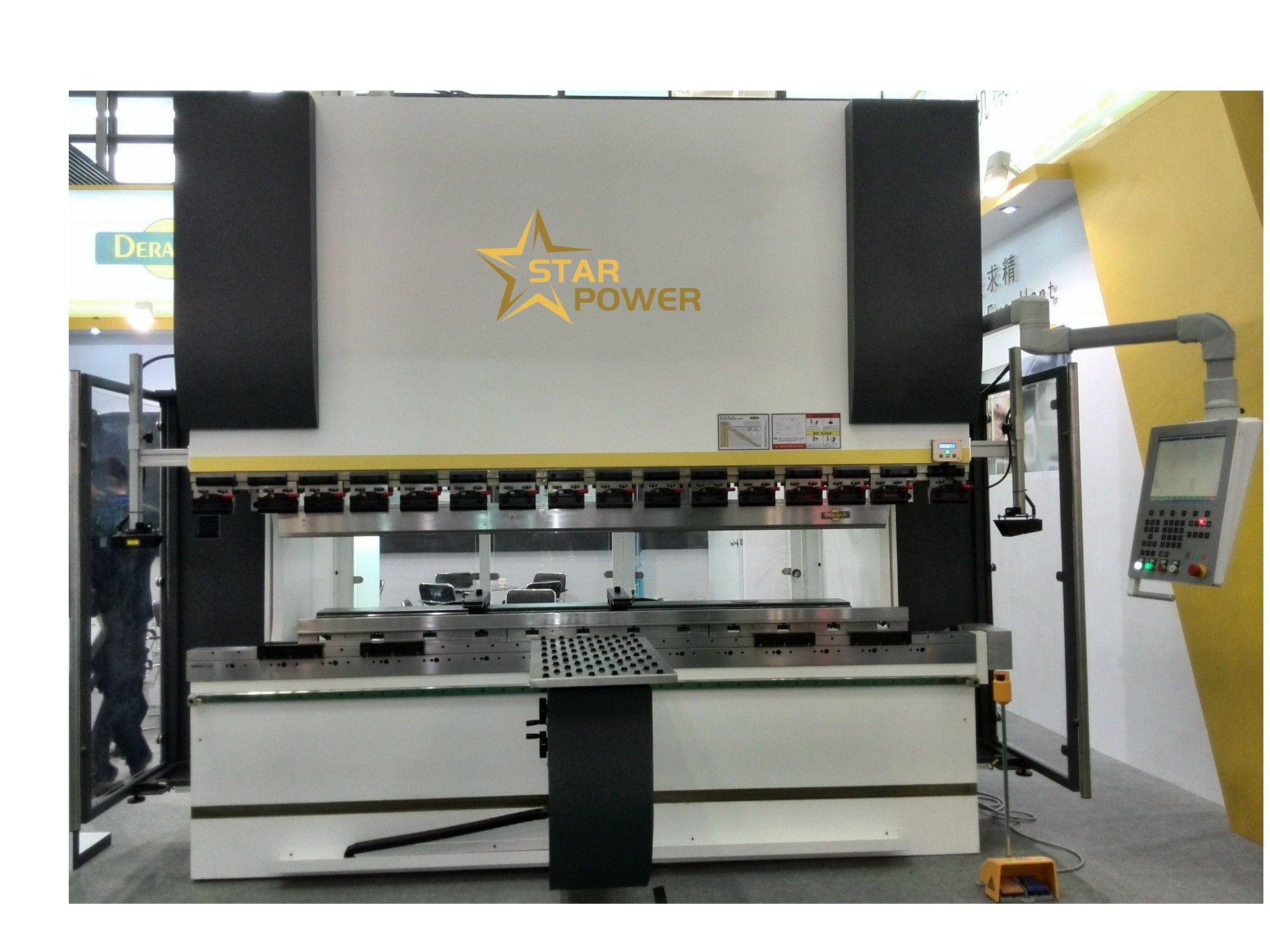

63 طن 2.5m آلة الانحناء CNC مطبخ غسيل صناعة الآلات
FBT-63T / 2500 الملتوية العمود CNC الانحناء المتزامن
الوثيقة التقنية
1المعلم التقني:
| نموذج الجهاز | FBT -63T/2500 |
| القوة الاسمية | 630 كين |
| طول الانحناء | 2500 ملم |
| المسافة بين الأعمدة | 2000 ملم |
| عمق الحلق | 300 ملم |
| ضربة الزحف | 100 ملم |
| ارتفاع مفتوح | 685ملم |
| Sقائد سريع السرعة | 100 ملم/ثانية |
| سرعة عودة المنزلق | 80 ملم/ثانية |
| سرعة عمل المنزلق | 10 ملم/ثانية |
| قوة المحرك الرئيسي | 5.5 كيلوواط |
| مسار المحور الخلفي | 500ملم |
| جنظام التحكم | TP10S |
| جمحاور التحكم | 2 محور |
| نوع طاولة العمل | مكتب عمل بنفس المركز |
2. الوظيفة مقدمة
1,10شاشة تعمل باللمس عالية الجودة مقاس 0.2 بوصة: استهلاك طاقة منخفض، أداء عال، بديهي وبسيط.
2، نظام تشغيل ذكي: وظائف كاملة، إنسانية، بديهية، بسيطة وسهلة للتعلم، وتعظيم
تقليص دورة تدريب المشغل
3تحديد الموقع السريع اليدوي للمنتجات الفردية.
4وظيفة برمجة الزاوية
5وظيفة برمجة مباشرة
6التحكم في وضعية المنعطف ، وقياس وضعية المنعطف بدقة عالية.
7الحساب التلقائي لقيمة امتداد الصفيحة
8السحب الخلفيإدوظيفة الانحناء
9، وظيفة تعديل المعلمات بسيطة، وهناك اثنين من اختيار وضع تصحيح.
10وظيفة تخزين المنتجات: 100 برنامج منتج (كل برنامج منتج يحتوي على 20 إجراء) ويتم توسيعه وفقًا لمتطلبات.
11ارتفاع العودة المتحركة القابل للتعديل: يمكن برمجة ارتفاع فتح المتحركة في كل عملية ثني بشكل مستقل لتحسين كفاءة الإنتاج.
12نظام التحكم: TP 10S
2أسطوانة زيت: الختم اليابان NOK، باستخدام تكنولوجيا التدحرج، يمكن أن يصل رقيقة طبقة السطح أيضا 0.12 مم، مع مقاومة ارتداء عالية.
3. يتبنى كل مكون من مكونات الإطار هيكل لحام الصفيحات الفولاذية ، بعد معالجة الحرارة ومعالجة الشيخوخة الاهتزازية ، والقضاء على التشوه الناجم عن إجهاد لحام وإجهاد المعالجة ،وتضمن دقة ومتانة آلة الآلة.
4. يتبنى جسم الطائرة هيكلًا مصفوقًا متكاملًا لسهولة النقل. يمكن أن تضمن معالجة آلة الحفر الكبيرة دقة آلة الأدوات.
5يتم تحليل الهيكل الجوي، والمسحب وغيرها من المكونات الهامة بواسطة برنامج تحليل العناصر المحدودة ANSYS لضمان موثوقية آلة الأدوات.
6يتم وضع الأسطوانات في كلا الطرفين على كل من الأعمدة لدفع الشريحة مباشرة؛ لذلك الآلة بسيطة وصلبة.
يتم مزامنة المتحرك بواسطة قوة عمود التواء ، ويمكن أن تتحمل حمولة جزئية معينة ؛ يتبنى المتحرك هيكل الإطار ، صلابة قوية ،
قوة عالية وتشوه صغير
7يتم تجهيز القالب العلوي مع آلية تعويض الدقة الحديدية الميلة القالب العلوي، والتي يمكن أن تجعل قطعة العمل تحقيق دقة ثني عالية.
8يتم عرض قيم التروس الخلفية والسلايدر على شاشة العرض
9هذا النظام الهيدروليكي يمكن أن تدرك الانخفاض السريع من الزلاجة، وانخفاض بطيء، والسرعة المسبقة الانحناء، والعودة السريعة ووقف الطوارئ من الزلاجة في عملية صعود وهبوط.
10التحكم الكهربائي مركزي وموثوق به، على وجه التحديد كما يلي:
توجد مرافق الطاقة في جسم الطائرة، والتي يتم التحكم فيها وتحقيقها من خلال شاشة اللمس لوحة التحكم.
مجهزة بمفتاح القدم ، والذي يمكن تشغيله من خلال عمل الانحناء المباشر ، مريح وسريع.
الحمل الزائد والدائرة القصيرة للمحرك محمية بواسطة مفتاح الهواء.
11مادة الطلاء: 42 CrMo
4. تكوين
| 1 | نظام التحكم العددي | TP10S |
| 2 | نظام الضغط الهيدروليكي | (هايمن شينلي- شينلي) |
| 3 | المحرك | (ياو دا) |
| 4 | مضخة العجلات | (هونغي) |
| 5 | معدات كهربائية | (شنايدر) ، (أومرون) |
| 6 | المصدر | تايوان، مينغ وي |
| 7 | مكونات الختم | اليابان NOK |
| 8 | العفن | المعالجة الحرارية بالجملة |
| 9 | ||
| 10 |
5تفاصيل التسليم:
1الهيدروليكيةالصفيحةآلة ثني CNC ، النموذج: FBT-63T / 2500mm مجموعة واحدة
2مرفقات عشوائية:
| 1 | سجادة الأرض | 1مجموعة | |
| 2 | الحاجز الخلفي | 4 قطع | |
| 3 | دواسة القدم | 1أجزاء |
3أدوات عشوائية:
| 1 | بندقية النفط | 1أجزاء | |
| 2 | مفتاح خاص للآلة | مجموعة واحدة |
5الشروط التي يجب أن يقدمها المستخدمون لاستخدام آلة الأدوات
1مصدر الطاقة: 380 فولت ± 10٪، 50 هرتز.
2درجة الحرارة المحيطة: 5 ~ 38 °C (درجة حرارة العمل).
3الرطوبة المحيطة: الرطوبة النسبية هي 20 ~ 80٪ RH.
4ابق بعيداً عن مصدر الاهتزازات القوية ومصدر التداخل الكهرومغناطيسي
5لا غازات ضارة وآكل، لا غبار.
6وقت التسليم 15-20 يوما
